國際電工技術委員會(hui) (IEC)希望多用途的USB Type-C線纜可以在減少資源浪費的同時、為(wei) 消費者帶來更大的便利，如今Type-C 已經被廣泛使用，它具有非常高的適用性和便捷性，特點很多，列舉(ju) 二條：
乐天堂FUN88電子研究院分析相關(guan) 數據發現，隨著數碼及工業(ye) 市場的高速發展；市場上的Type-C接口的規範性越來越差；出現了很多整機產(chan) 品不穩定的現象，同Type-C的品質和不規範有關(guan) ；
2019年6月份提出解決(jue) PD問題課題，經過1年半時間，終於(yu) 得到重大突破！
| D+/D- pair attenuation D+/D- 衰減 |
≧-1.02dB@50MHz ≧-1.43dB@100MHz ≧-2.40dB@200MHz ≧-4.35dB@400MHz |
≧-1.02dB@50MHz ≧-1.43dB@100MHz ≧-2.40dB@200MHz ≧-4.35dB@400MHz |
EIA-364-101 |
| Coupling between VBus and differential USB D+/D- | ≦-40dBfor 0.3MHz| NA |
EIA-364-90 |
|
本次我司專(zhuan) 利突破解決(jue) 方案為(wei) ：PD的EMC問題解決(jue) 方案和產(chan) 品思路！
解決(jue) 方案聯係：
sales@led366.com ; tech@led366.com 或微信搜公眾(zhong) 號：乐天堂FUN88電子
延伸知識：針對USB Type-C相應的EMC保護策略，首先針對USB Type-C型線纜和連接器規範進行簡要的敘述，以便對於(yu) 接口保護闡述。

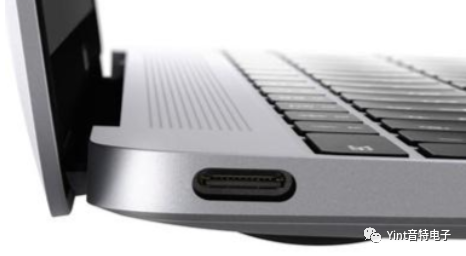

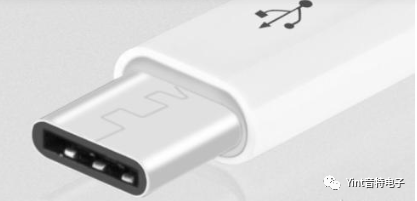

它定義(yi) 了一個(ge) 厚度為(wei) 3mm新式插座，一個(ge) 厚度為(wei) 2.4mm可正反轉插頭的線纜。
USB Type-C 型規範要求通過線纜進行電子方式進行辨識，用於(yu) 向主機和器件上的 Type-C 型端口報告它們(men) 的功能。通過將控製器芯片嵌入到線纜一端或兩(liang) 端上的插頭內(nei) 可以實現電子標記。該控製器芯片的關(guan) 鍵要求為(wei) 低成本、底麵積小、低功耗，並且必須擁有全套解決(jue) 方案和靈活的固件更新程序。
| 序號 | 傳統缺點 | Type-C優點 |
| 1 |
使用了尺寸較大的連接器，違反了細小的工業(ye) 設計原則（插座高度：A = 4.5 mm；B = 10.4 mm） |
插頭高度為2.4 mm的細小工業設計 |
| 2 | 要求固定的插頭和線纜方向 | 支持插頭和線纜的正反插 |
| 3 | 隻傳輸USB信號和VBUS（僅為5 V） | 可以在同一個連接器上傳輸USB信號和備用模式信號（如PCIe或DisplayPort信號） |
| 4 | 電源供應實現非常複雜並且成本高，另外功率被限製為7.5 W | 能夠實現低成本同時高達100 W的電源供應 |

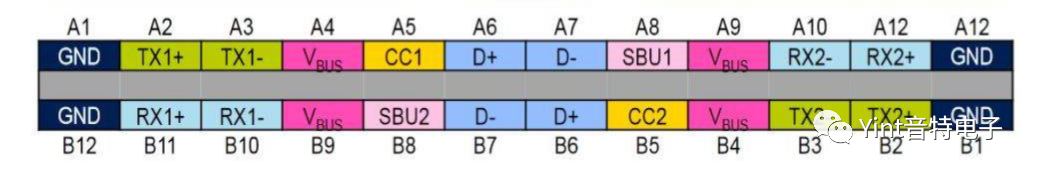

插座信號傳(chuan) 送 USB 3.1 （TX和 RX對）和 USB 2.0 （D+和 D−）數據總線、USB電源（VBUS）、接地（GND）、配置通道信號（CC1 和 CC2）以及兩(liang) 個(ge) 邊帶使用（SBU）信號引腳。該布局中的兩(liang) 組 USB 數據總線信號位置支持 USB 信號映射。該操作完全獨立於(yu) 插座中插頭的方向。

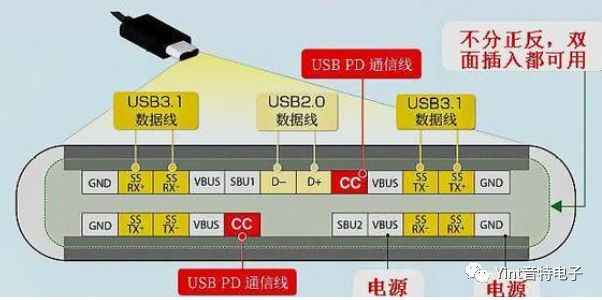

USB Type-C 型插頭信號。隻有一個(ge) CC 引腳通過該線纜被連接，用於(yu) 確定信號方向；另一個(ge) CC 引腳則作為(wei) VCONN，用於(yu) 為(wei) USB Type-C型插頭中的電子設備供電。
